HL1117A系列稳压电路(LDO)
简述:HL1117A系列是一款低压差电压调整器输出800mA电流时,输入输出压差只有1.2V。除了一个固定的输出电压(1.8/2.5/2.8/3.3/5V)。还有一个输出可调的版本,输入出电压从1.25V~13.8V芯片内置过流保护电路和过热保护。
特性:
选型:
立即咨询
简述:HL1117A系列是一款低压差电压调整器输出800mA电流时,输入输出压差只有1.2V。除了一个固定的输出电压(1.8/2.5/2.8/3.3/5V)。还有一个输出可调的版本,输入出电压从1.25V~13.8V芯片内置过流保护电路和过热保护。
特性:
- 最高输入电压:1.5V
- 输出电压范围:1.25V~13.8V
- 最大输出电流:1A
- 静态电流:2mA(TYP.)
- 高纹波抑制比:50dB(1kHz)
- 输出 电压精度:±2%
- 热关断保护
- 工作温度:-165~150℃

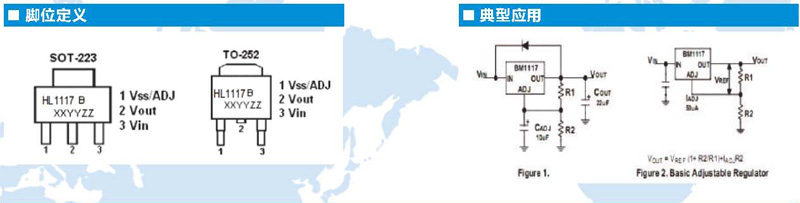

- 封装:SOT223TO252
选型:
型号 | 输出电压 | 型号 | 输出电压 | 型号 | 输出电压 | |||
HL1117A18 | 1.8V | 点击下载 | HL1117A28 | 2.8V | HL1117A50 | 5.0V | ||
HL1117A25 | 2.5V | HL1117A33 | 3.3V | HL1117ADJ | 可调 |
